鋁合金廂式半掛車全流程柔性智能生產線

產品核心概述

1. 適用產品

        專為13000–16000×2500–3000×3000–4200mm 輕量化鋁合金廂式貨車 / 半掛車廂打造，兼容直梁、鵝頸式兩種骨架結構，多規格箱體共線柔性生產。

2. 廠房與產能參數

• 適配車間：240m×480m 現有廠房原地改造，無需大額土建投入

• 生產節拍：20 分鐘 / 臺

• 單班產能：10 小時有效作業，穩定產出 30 臺 / 班

• 布局架構：7 大工藝專線并行，物流單向閉環，無交叉迂回搬運




3. 核心智造亮點（4 大核心優勢）

整線六大工藝模塊詳解

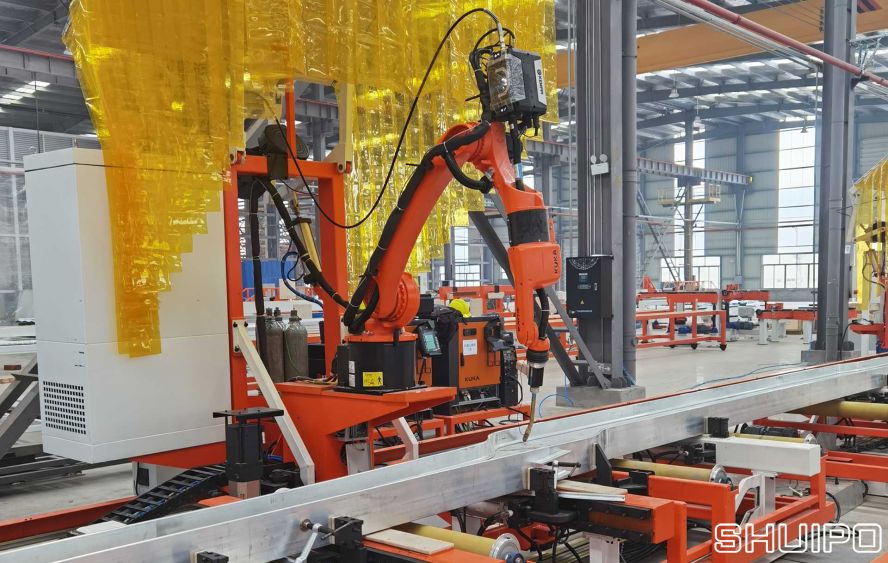

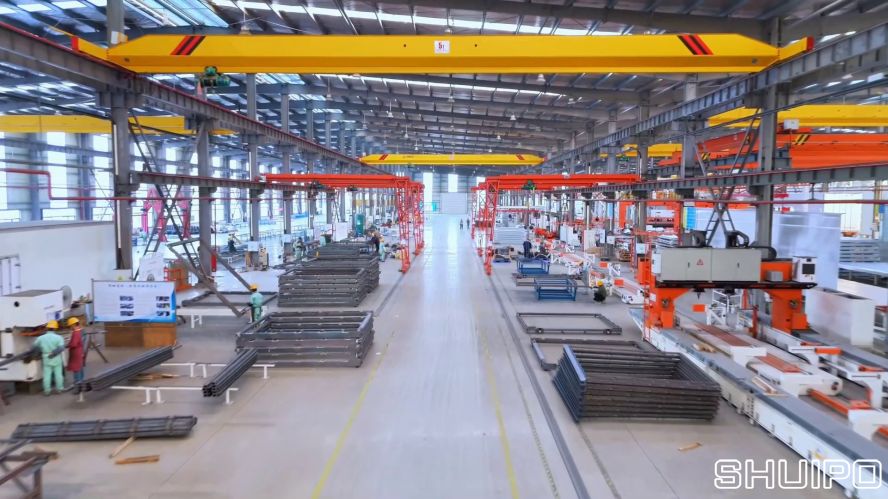

模塊 1：BGX 骨架車生產線（承載基礎主線）

        價值：保證車架尺寸精度與承載強度，鵝頸 R 圓弧一次模具成型，孔位統一數控加工，互換性強。

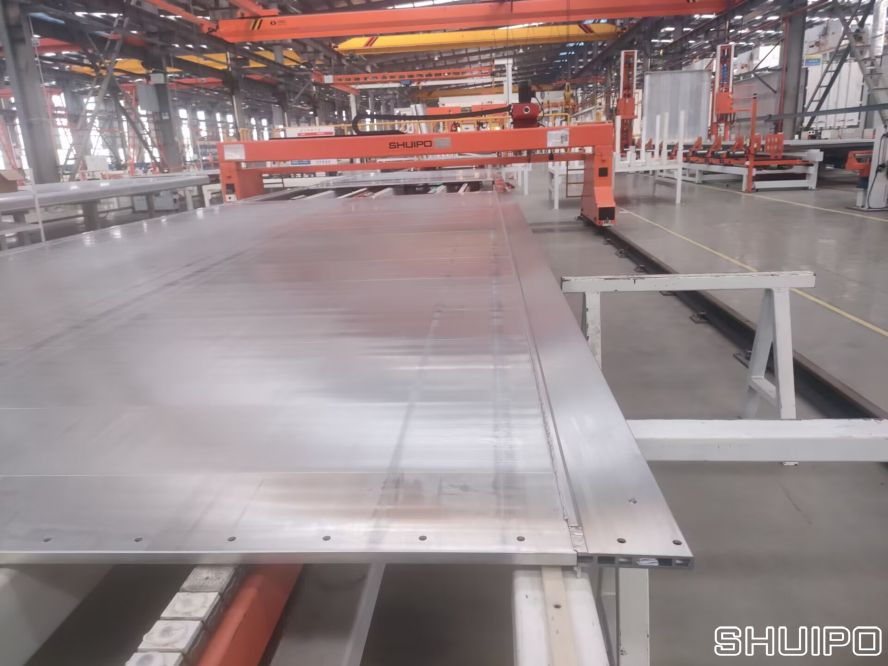

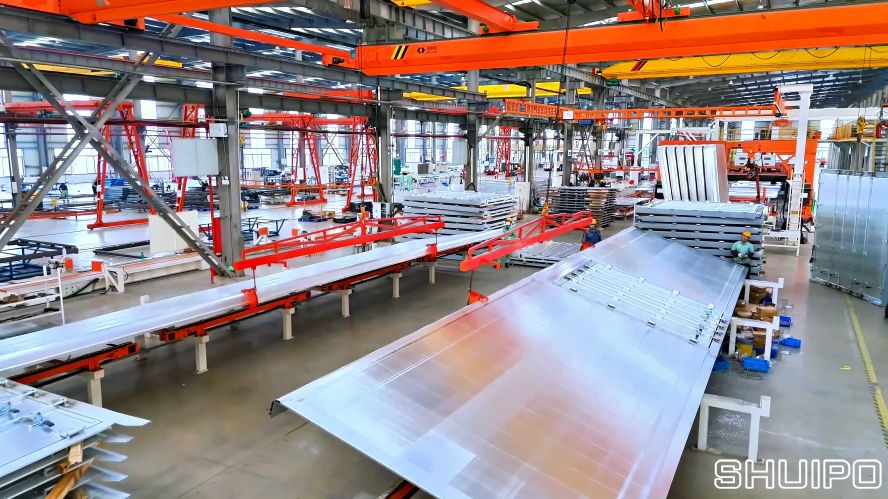

模塊 2：CBX 側板雙生產線（雙線并行，產能翻倍）

        價值：兩條產線同步生產左右側板，表面拉毛提升噴漆附著力，全自動焊接保證廂板密封性與平整度。

模塊 3：DBX 底架生產線（車廂底板總成）

        核心亮點底板正面焊機搭載激光三維焊縫跟蹤+80℃恒溫預熱裝置，長焊縫直線度誤差≤3mm，琴鍵式氣動壓緊有效抑制鋁合金薄板焊接變形。

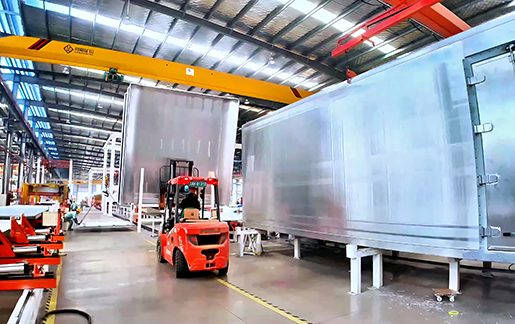

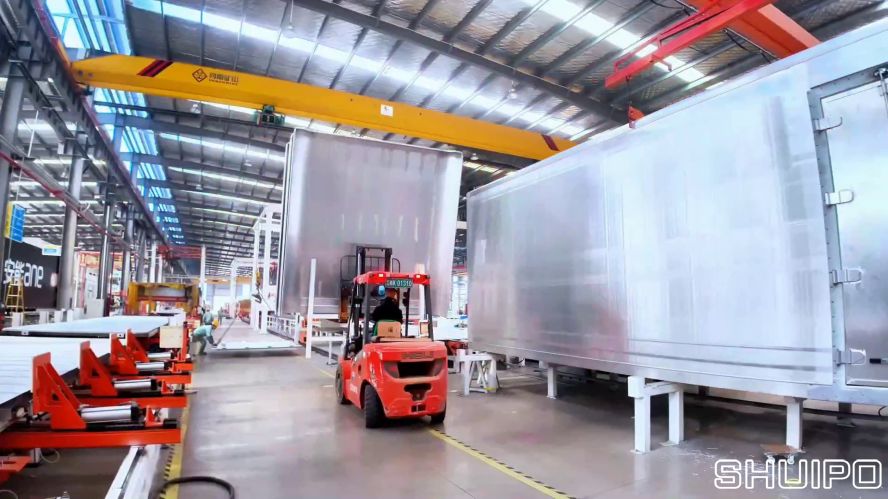

模塊 4：LXC 合箱總裝主線（整車成型核心線）

        智能物流液壓升降有軌輸送車、多單元組合箱體轉運小車、KBK 起重桁架、移動龍門架、頂蒙皮全自動滿焊專機，實現箱體大件精準合攏。

模塊 5：QBX 前板獨立生產線

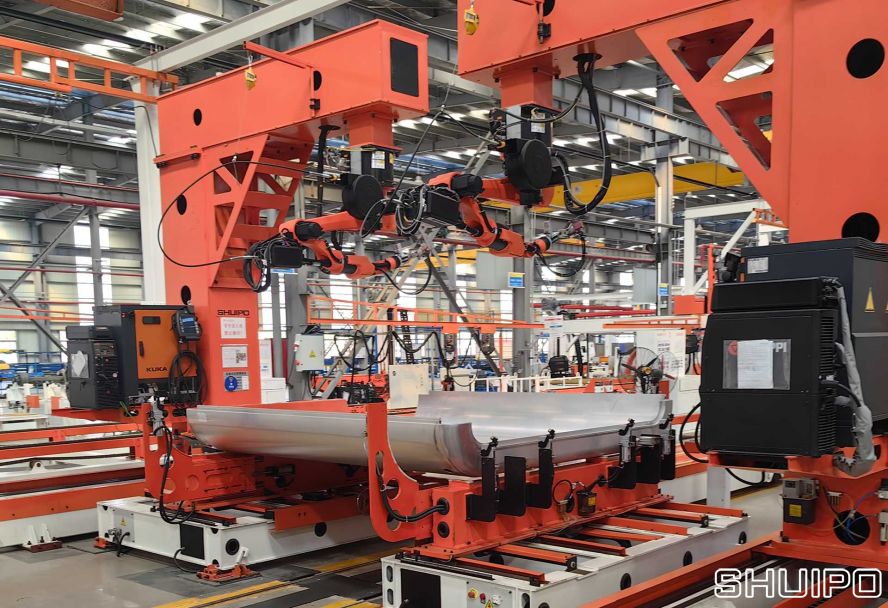

        前板拼裝定位→龍門機器人正面焊接→拉毛去毛刺→液壓 180° 翻轉→懸臂機器人反面焊接→緩存臺暫存→AGV 智能小車配送至合箱線配套磁導航全方位 AGV，可原地 360° 旋轉、橫移、斜向行走，車間無軌柔性轉運，三重激光雷達避障，安全可靠。

模塊 6：MBX 門板生產線

        輔助配套：起重與裝配工裝

方案優勢總結

1. 工藝閉環：從骨架到底盤、廂板、總裝一站式交付，無需二次配套設備；

2. 柔性極強：長度、寬度、鵝頸高度多車型一鍵切換排產；

3. 品質穩定：機器人 + 激光跟蹤標準化焊接，降低對焊工依賴；

4. 物流最優：單向流水線設計，減少無效搬運，提升流轉效率；

5. 運維省心：一線品牌元器件，完整電氣圖紙交付，售后技術支持完善；

6. 落地快捷：依托舊車間改造，縮短基建周期，快速投產回本。
